I - Thông số và hình ảnh

Thông số các bạn có thể tham khảo trên website ASUS theo đường link sau: https://www.asus.com/Motherboards/VANGUARD_B85/#specifications

​

​

​

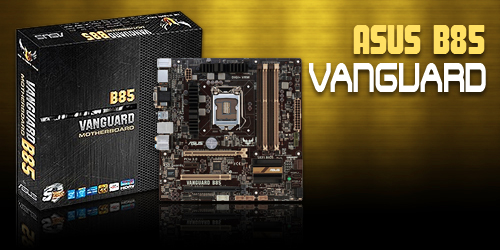

Mobo được thiết kế theo chuẩn mATX với tông màu nâu xám đặc trưng của dòng TUF và dàn tụ, mosfet đạt chuẩn quân đội cho phép mobo có thể sử dụng được trong môi trường khắc nghiệt. Mô hình phase điện được sử dụng trong Vanguard là 4+1 với 4 phase dành cho CPU và 1 phase dành cho RAM, khá ít nhưng cũng dễ hiểu vì tiêu chí thiết kế của Vanguard là hướng tới độ bền vững theo thời gian chứ không phải hướng ép xung.​

​

​

Khu vực cầu nam của Vanguard.​

​

​

Không như người anh cả Sabertooth và Gryphon, Vanguard không được trang bị bộ giáp chống bụi Thermal Armor ở mặt trước và mặt sau, lý do chính cho việc này là nhằm hạ giá thành cho Vanguard có thể cạnh tranh với các mobo khác của đối thủ và cũng như để phân cấp cho các mobo dòng TUF.​

​

​

Dàn phụ kiện đi theo Vanguard bao gồm: 1 IO Shield, 2 cáp SATA III, 1 đầu cắm Front Panel, 1 giấy chứng nhận TUF, 1 giấy bảo hành 5 năm theo khu vực, 1 sách manual và 1 miếng sticker TUF Inside.​

​

​

​

​

​

Khu vực cổng kết nối IO không có gì phải chê khi hỗ trợ rất đầy đủ với 1 cổng PS/2, 2 cổng USB 2.0, 4 cổng USB 3.0, 6 jack âm thanh hỗ trợ chế độ âm thanh 7.1, 4 cổng xuất hình VGA, DVI, HDMI, DisplayPort.​

​

​

Khu vực cổng SATA bao gồm 2 cổng SATA II màu đen phía trái và 4 cổng SATA III. Điều đặc biệt ở đây là 2 cổng SATA III ở giữa được thiết kế nằm trên mặt mobo chứ không hướng ra ngoài như 2 cổng còn lại. Hai cổng này sẽ giúp người dùng có thể dễ dàng đi dây hơn trong các case nhỏ hẹp như HTPC.​

​

​

​

​

​

​

Vì là thiết kế mTAX nên Vanguard chỉ hỗ trợ tối đa 2 cổng PCIe 3.0 dành cho SLI/CF nhưng bù lại Vanguard được ASUS bổ sung thêm cổng PCI thường vốn rất hiếm xuất hiện trên các mobo hiện nay nhằm giúp các khách hàng bớt lãng phí khi phải lên đời thiết bị điển hình là các card âm thanh sử dụng giao tiếp PCI.​

II - Tính năng đặc trưng:

Đề cao độ bền là tiêu chí quan trọng nhất của TUF, là một thành viên của series, Vanguard cũng không đi ngoài tiêu chí đó và ASUS đã tạo ra chương trình quản lý nhiệt độ thông minh mang tên Thermal Radar Core với 3 chức năng chính là Thermal Tuning, Fan Control và CPU Assessment.

• Thermal Tuning

Giúp người dùng tùy chỉnh tốc độ quạt một cách tự động đảm bảo lượng tiếng ồn, mức điện tiêu thụ tối thiểu và khả năng tản nhiệt tối đa nhất có thể chỉ cần qua 1 click chuột. Ngoài ra nó còn kiêm luôn chức năng cập nhật phần mềm tự động để đảm bảo các chức năng khác cũng như Thermal Tuning được tối ưu và hoạt động tốt hơn.

• Fan Control

Nếu không thích tự động, người dùng vẫn có thể tùy chỉnh bằng tay từng quạt một theo ý thích của mình với chức năng Fan Control.

• CPU Assessment

Đây là một chức năng rất hay. Khi chạy nó sẽ tự đánh giá môi trường hoạt động và phân tích hành vi của CPU qua đó nó sẽ giúp cho người dùng có thể giám sát và quyết định chế độ quạt như thế nào cho phù hợp.

III - Test setup & Benchmark

• Test Setup

Giản lược:

​

Chi tiết:

​

Rất chuân thành cảm ơn ASUS, Kingston và Corsair đã giúp đỡ chúng tôi hoàn thành bài viết này.​

Lưu ý: Ở các benchmark nặng về đồ họa như game thì chúng tôi sử dụng card rời ASUS GeForce GTX 670 DC Mini để Vanguard đạt được hiệu năng tốt nhất có thể.

• Benchmark

3DMark 11 Performance Test

​

3DMark Vantage Performance Test

​

3DMark Cloud Gate

​

3DMark Ice Storm

​

3DMark Ice Storm Extreme

​

3DMark Fire Strike Physics Test

​

AIDA64

​

Hexus Pifast

​

Crystal Diskmark

​

Wprime 1024M

​

x264 Benchmark

Mã:

---------- RUN1PASS1.LOG
encoded 1749 frames, 281.64 fps, 1850.94 kb/s

---------- RUN2PASS1.LOG
encoded 1749 frames, 269.62 fps, 1850.94 kb/s

---------- RUN3PASS1.LOG
encoded 1749 frames, 282.78 fps, 1850.94 kb/s

---------- RUN4PASS1.LOG
encoded 1749 frames, 281.87 fps, 1850.94 kb/s

---------- RUN5PASS1.LOG
encoded 1749 frames, 279.84 fps, 1850.94 kb/s

---------- RUN1PASS2.LOG
encoded 1749 frames, 76.78 fps, 1829.14 kb/s

---------- RUN2PASS2.LOG
encoded 1749 frames, 75.63 fps, 1829.40 kb/s

---------- RUN3PASS2.LOG
encoded 1749 frames, 75.72 fps, 1829.34 kb/s

---------- RUN4PASS2.LOG
encoded 1749 frames, 76.86 fps, 1829.53 kb/s

---------- RUN5PASS2.LOG
encoded 1749 frames, 75.79 fps, 1829.12 kb/s
​

LAN Networking test

​

Sound Quality test by RMAA

​

Cinebench 10

​

Cinebench 11.5

​

Crysis 2 Adrenaline's Benchmark Tool

​

Metro Last Light Benchmark

​

Resident Evil 6 Benchmark

​

IV - Thử nghiệm tính năng đặc trưng

Như tôi đã có nhắc đến trước đó, Vanguard là mobo hướng đến sự bền vững trong quá trình sử dụng máy, và để cho việc đó được diễn ra tốt đẹp thì người dùng cần phải thao tác vào phần mềm quản lý nhiệt độ Thermal Radar Core của Vanguard để đạt được kết quả tốt nhất.

Và sau đây sẽ là các bước thiết lập cơ bản cho chương trình Thermal Radar Core mà người dùng có thể tham khảo khi đã tậu về cho mình 1 chú Vanguard.

Sau khi cài đặt Windows và driver đầy đủ trên dĩa cài đặt, người dùng hãy nhìn vào khay đồng hồ phía dưới phải màn hình, ở đó sẽ có biểu tượng của chương trình AI Suite III, double click vào đó chúng ta sẽ vào được giao diện của chương trình Thermal Radar Core như sau:

​

Tab chính của Thermal Radar Core.​

Theo tuần tự, tôi sẽ thiết lập chế độ quạt tự động trước với Thermal Tuning.

Hướng dẫn setup Thermal Tuning (open) Hướng dẫn setup Thermal Tuning (close)

Hướng dẫn thiết lập CPU Assessment (open) Hướng dẫn thiết lập CPU Assessment (close)

Hướng dẫn thiết lập Fan Control (open) Hướng dẫn thiết lập Fan Control (close)

Các tab khác của Thermal Radar Core bao gồm Recorder và Digi+ VRM:

​

Recorder cho phép người dùng giám sát một cách tổng thể nhiệt độ và điện đóm của CPU và mobo, công suất hoạt động của quạt.​

​

Digi+ VRM cho phép người dùng điều chỉnh các thông số điện cấp cho CPU.​

​

Sau một khoảng thời gian test Thermal Tuning và Fan Control, tôi nhận thấy 2 chức năng này rất hữu ích khi thermal tuning hướng tới người dùng không chuyên với giao diện cấu hình được đơn giản hóa rất dễ hiểu và follow, còn Fan Control hướng về người dùng có am hiểu về nhiệt độ hệ thống và giao diện cũng không đến nỗi quá rắc rối. Còn CPU Assessment thì khá khó nói, vì môi trường test của tôi cũng thuộc loại lý tưởng và không khắc nghiệt lắm do đó vai trò của CPU Assessment bị phai mờ rất nhiều so với 2 chức năng còn lại.

V - Lời kết

Với giá thành rẻ nhất ($141.7) so với 2 người anh em Gryphon và Sabertooth trong TUF series, Vanguard đã show ra được cho người dùng những gì mà nó có thể làm được như hiệu năng khá tốt, thiết kế đẹp và gọn nhẹ sử dụng linh kiện cao cấp kèm theo chương trình quản lý nhiệt độ thông minh Thermal Radar Core.

Tuy nhiên những hạn chế của nền tảng B85 mà điển hình nhất là RAM không thể kéo bus quá 1600 MHz đã vô tình kìm hãm tiềm năng của Vanguard nhưng bù lại người dùng vẫn có thể ép xung CPU Intel dòng K để bù đắp lại thiếu hụt đó. Một điểm trừ nữa là chất lượng âm thanh khi RMAA test ra cho kết quả chỉ là Very Goood, chưa đủ để các AudioPhile thõa mãn nhưng nếu họ còn dùng soundcard khe PCI thì có thể an tâm khi nâng cấp lên Vanguard vì nó là một trong khá hiếm các mobo còn hỗ trợ khe PCI thường. Nếu người dùng có nhiều hơn một màn hình thì Vanguard cũng có thể đáp ứng do các cổng IO của nó rất đầy đủ.

Chốt hạ với chế độ bảo hành 5 năm từ NSX, tôi tin rằng khó có thể tìm được một mobo với tầm giá này mà lại tốt hơn B85 Vanguard.

Ưu

Khuyết

​
