Đóng gói sản phẩm

​

​

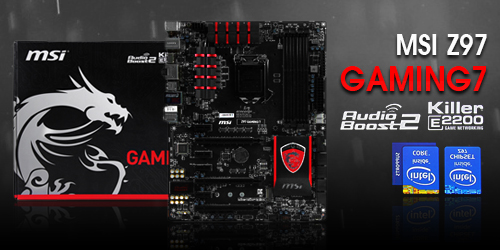

Cách thiết kế vỏ thùng trước sau của Gaming 7 mang đậm phong cách gaming truyền thống của Gaming Series với tông đỏ đen cùng logo hình rồng rất ngầu, đi kèm theo đó là các công nghệ được tích hợp trên bo mạch chủ.

​

Mở hộp ra ra bọc nilon chứa bo mạch chủ bên dưới chứa khá nhiều phụ kiện.

​

Bên dưới phần phụ kiện được chia làm 2 ngăn rất khoa học khiến cho việc sắp xếp phụ kiện gọn gàng hơn.

Phụ kiện

​

Phụ kiện của Gaming 7 bao gồm:

• 2 sách hướng dẫn, 1 tờ hướng dẫn lắp ráp nhanh và dĩa driver
• 1 miếng treo phòng dành cho game thủ
• 1 miếng chắn I/O Shield
• 4 cọng cáp SATA III
• 1 miếng sticker MSI G series
• 1 cặp chấu gắn cho Front Panel
• 1 cầu SLI
• Các chấu đo điện thế dành cho ép xung
• 1 bộ sticker các thành phần linh kiện
• 1 cáp nguồn 4 pin cấp nguồn cho linh kiện âm thanh

Thiết kế bo mạch

​

Được thiết kế theo chuẩn ATX, Gaming 7 được MSI phủ lớp màu đỏ đen nhằm làm nổi bật truyền thống của Gaming Series giống như thế hệ Z87 Gaming đời trước.

​

Số lượng khe cắm mở rộng trên Z97 Gaming 7 bao gồm:

• 4 cổng PCIe 2.0 x1
• 3 cổng PCIe 3.0 x16 với băng thông được chia như sau: x16, x8/x8 và x8/x4/x4

Có thể thấy rõ là lên nền tảng Z97, MSI đã loại bỏ hết các cổng PCI truyền thống, bắt buộc người dùng phải lên đời các thiết bị đang dùng chuẩn PCI cũ nếu muốn sử dụng chúng trên Gaming 7. Tôi biết là nhiều bạn đang dùng các card âm thanh rất khủng nhưng nó chỉ hỗ trợ cổng PCI, tuy nhiên nếu muốn dùng Gaming 7 thì bạn cũng nên hy sinh card cũ để chuyển lên đời mới hơn sử dụng chuẩn giao tiếp PCIe 2.0.

​

Mặt sau của Gaming 7 không có gì đặc biệt lắm ngoài việc MSI thêm vào logo của các công nghệ được hỗ trợ nằm ở phần dưới của bo mạch chủ.

​

Cận cảnh khu vực MOSFET, Gaming 7 có hệ thống phase nguồn tương đối khủng 12+2 với 12 phase dành cho CPU và 2 phase dành cho RAM. Các tụ rắn là tụ đen làm từ Nhật có khả năng chịu đựng rất cao. 2 miếng tản nhiệt MOSFET được thiết kế lại từ bản Z87 Gaming trước đó, và thiết kế này được MSI gọi đó là móng rồng (dragon's claw), theo tôi thiết kế này cũng không đẹp lắm nhưng ít nhất nó cũng thể hiện được độ ngầu vốn có của loài rồng - linh vật mà MSI gửi gắm cho dòng Gaming Series. Khoảng không gian quanh socket CPU khárộng rãi cho phép người dùng có thể lắp đặt các tản nhiệt to mà không lo ngại về vấn đề tương thích.

​

Z97 Gaming 7 hỗ trợ đầy đủ 4 khe RAM DDR3 theo chuẩn Z97 của Intel với dung lượng có thể lên tối đa 32GB và có bus hỗ trợ chỉ lên được tới 3300 MHz. 2 phase nguồn của RAM nằm ngay bên cạnh 4 khe RAM.

​

Khu vực chip cầu nam của H97-PRO.

​

Khu vực các cổng I/O gồm:

• 1 x PS/2 màu đỏ
• 2 cổng USB 2.0 màu đỏ
• 1 nút Clear CMOS
• 4 cổng USB 3.0 dùng chip điều khiển ASMedia ASM1074
• 2 cổng HDMI
• 1 cổng Display Port 1.2 và 1 cổng quang âm thanh
• 2 cổng USB 3.0 dùng chip điều khiển ASMedia ASM1042
• 1 cổng LAN Killer E2205 1 Gbps và 2 cổng USB 3.0 dùng chip Intel
• 5 jack âm thanh 8 kênh được mạ vàng chống nhiễu.

​

Khu vực cổng SATA có tổng cộng 8 cổng SATA III trong đó có 2 cổng dùng chip ASMedia và 6 cổng dùng chip Intel. Kế bên là đầu cắm USB 3.0 Front Panel. Bạn có thể thấy là MSI đã không đưa cổng SATA Express vào Gaming 7 cũng như các model khác của Gaming Series. Theo như đại diện của MSI thì do Intel chưa chính thức hỗ trợ cổng giao tiếp mới này cũng như driver hiện tại chưa tối ưu được tốc độ truyền tải của SATA Express nên MSI quyết định không đưa cổng này vào Gaming Series. Ngoài ra, vị đại diện này cũng bật mí rằng tất cả các bo mạch chủ MSI dùng chipset mới của Intel gần như không hỗ trợ SATA Express ngoại trừ model dòng phổ thông là MSI Z97S-SLI Plus.

Nhìn kỹ bo mạch một chút

​

Với đèn LED báo code lỗi tích hợp trên bo mạch chủ, bạn có thể dễ dàng phân tích và chẩn đoán bệnh của bo mạch chủ khi cần thiết. Điều này rất có lợi cho các vọc sĩ cũng như các tay ép xung.

​

Ở phần dưới bo mạch chủ là dàn nút bấm trên main cho phép các game thủ dùng benchtable tiện dụng hơn khi sử dụng máy với 2 nút power, reset và tự động ép xung OC Genie. Bên trái của dàn nút là gạc bật tắt nguồn cho linh kiện âm thanh (đang ở chế độ OFF) và jack cắm nguồn 3 chân (có thể dùng đầu chuyển molex 4 pin để sử dụng) nhằm cấp điện thế riên cho linh kiện âm thanh.

​

Chip xử lý âm thanh Realtek ALC1150 thường được sử dụng trong các bo mạch chủ dòng cao cấp được bao bọc bởi lớp chống nhiễu Audio Boost nhằm đảm bảo chất lượng âm thanh. Ngoài ra khu vực linh kiện âm thanh cũng được cách ly với các thành phần còn lại của bo mạch chủ vì lý do như trên.

​

Cổng kết nối ổ cứng SSD mới M.2 nằm lọt thỏn giữa 2 khe PCIe 3.0. Nếu sử dụng cổng này cho SSD M.2 có:

• Chuẩn giao tiếp là SATA thì 2 cổng SATA5 và SATA6 sẽ bị khóa.
• Chuẩn giao tiếp là PCIe thì SSD này sẽ không dùng được nếu Windows không được cài theo chuẩn UEFI.

Trên thực tế, tôi dùng SSD M.2 của Kingston mang mã là SM2280 thì do thiết kế của Kingston nên SSD này có giao tiếp SATA và chỉ có băng thông truyền tải là 6 Gb/s tương đương với chuẩn SATA III. Do đó chỉ có cổng SATA5 là bị khóa và cổng SATA6 thì sử dụng bình thường.

​

Card mạng dùng cho Gaming 7 là Killer E2205, một trong những card mạng hỗ trợ cho game thủ tốt nhất thế giới với khả năng chống lag cũng như ổn định tài nguyên mạng rất đáng nể.

Hệ thống test

​

Chân thành cám ơn các đối tác Intel, MSI, ASUS, Kingston, Western Digital và Corsair đã giúp chúng tôi hoàn thành bài viết này.​

Thiết lập hệ thống

​

Hình ảnh BIOS
Updating....

Các phần mềm đi kèm

Command Center



Eco Center



Killer Network Manager



MSI Fast Boost



MSI Gaming App



Sound Blaster Cinema 2



MSI Super Charger

Kết quả test hiệu năng CPU

SuperPi 32M



wPrime



AIDA64

• CPU Queen / CPU Photoworxx

• Memory Read / Write / Copy / Latency

CineBench



Intel Burn Test



3dsmax 2013 Vray rendering

Kết quả test hiệu năng đồ họa 3D

3Dmark 11 và 2013










PCMark 8












GRID 2




Metro Last Light




Tomb Raider
