    Lời nói đầu

    GeForce GTX 970 là một trong hai card đồ họa chủ lực của NVIDIA sắp được bán đại trà trong thời gian sắp tới cùng với GeForce GTX 980 thuộc phân khúc cao cấp. Nếu bạn chưa được cập nhật thông tin về GTX 980 thì hãy vào đường link này vì nó là bài đánh giá chi tiết chiếc card này và bạn sẽ được tiếp cận nhiều thông tin hơn. GTX 970 cũng giống như những người tiền nhiệm GTX 770 và GTX 670, được định vị là sản phẩm cấp thấp so với GTX 980.

    [​IMG]​

    Được định giá $329 và thay thế cho GTX 770 vốn đã bị ngừng sản xuất, GTX 970 là card đồ họa hiệu năng cao thuộc phân khúc thị trường không cách quá xa phân khúc $250 vốn đang là chiến trường của rất nhiều card đồ họa AMD và của chính NVIDIA. Chiếc card này được thiết kế để chạy mọi ứng dụng đồ họa ở độ phân giải cao như 2560x1600 thậm chí là UHD, khiến cho GTX 970 là một sự đầu tư đáng cân nhắc vì chỉ với $250 vào thời điểm này, Radeon R9 285 của AMD và GTX 760 của chính NVIDIA (tại thời điểm viết bài đã hạ xuống mức $220) đã đủ cân ở độ phân giải Full HD 1080p nhưng lại quá nhẹ cân so với các độ phân giải cao hơn. Vì thế, chỉ cần thêm $80 là bạn đã có chiếc GTX 970 có thể chạy ứng dụng đồ họa cao hơn Full HD rồi.

    [​IMG]​

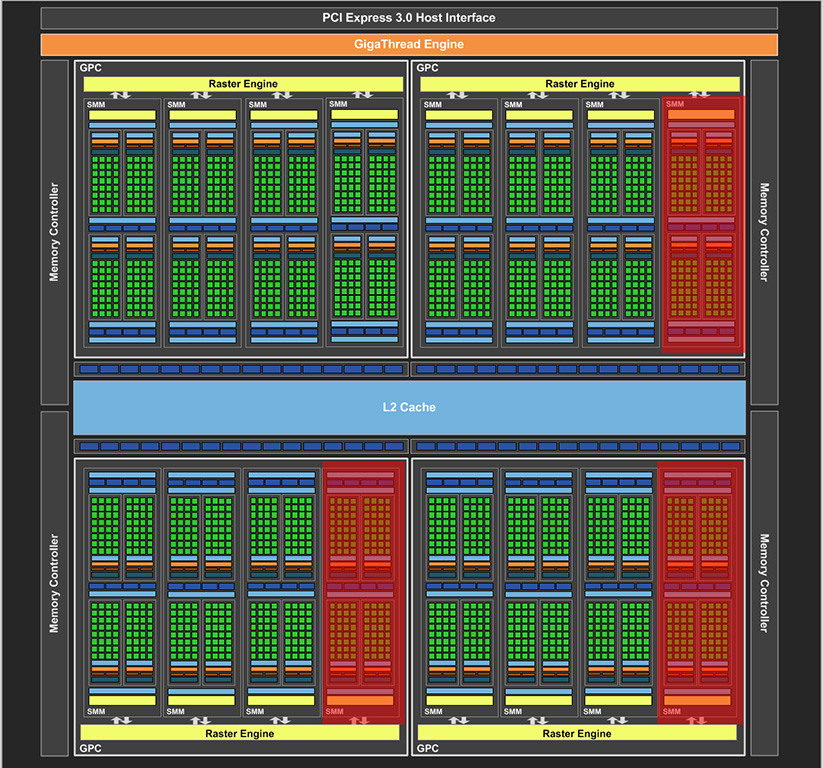

    GeForce GTX 970 sử dụng chung nhân đồ họa GM204 28nm giống GTX 980 nhưng bị cắt giảm vài thứ bao gồm cắt đi 3 trên 16 streaming multiprocessors với mỗi streaming processors tương đương 384 nhân CUDA. Vì thế số lượng nhân CUDA của GTX 970 là 1664. Số texture memory units cũng bị hạ xuống còn 104 cũng như xung nhịp nhân dù khi hoạt động card vẫn có mức xung trên 1 GHz. Số ROPs được giữ nguyên 64 với băng tần bộ nhớ 256-bit cùng dung lượng bộ nhớ là 4GB.

    [​IMG]​

    Hôm nay chúng tôi sẽ tiến hành đánh giá card đồ họa ASUS Strix GeForce GTX 970 OC, một phiên bản custom của GTX 970 được ép xung sẵn với bo mạch đã được tùy biến cùng hệ thống tản nhiệt mới Strix vốn có cơ chế ngừng quay khi nhiệt độ nằm dưới ngưỡng an toàn. Theo ASUS, chiếc card này được định giá $349.

    2014-09-30_153023.png ​

    : asus, gtx 970, nvidia, amd, strix, oc, 4 gb, geforce, gtx 980
    umbrella_corp, 30/9/14
    #1
    kenblat thích bài này.

Bình luận

Thảo luận trong 'Reviews Zone' bắt đầu bởi umbrella_corp, 30/9/14.

  • Trang 1 của 3 trang
    1. umbrella_corp
      umbrella_corp
      KHUI THÙNG VÀ PHỤ KIỆN

      [​IMG]
      [​IMG]

      VÀI HÌNH ẢNH VỀ CARD

      [​IMG]
      [​IMG]

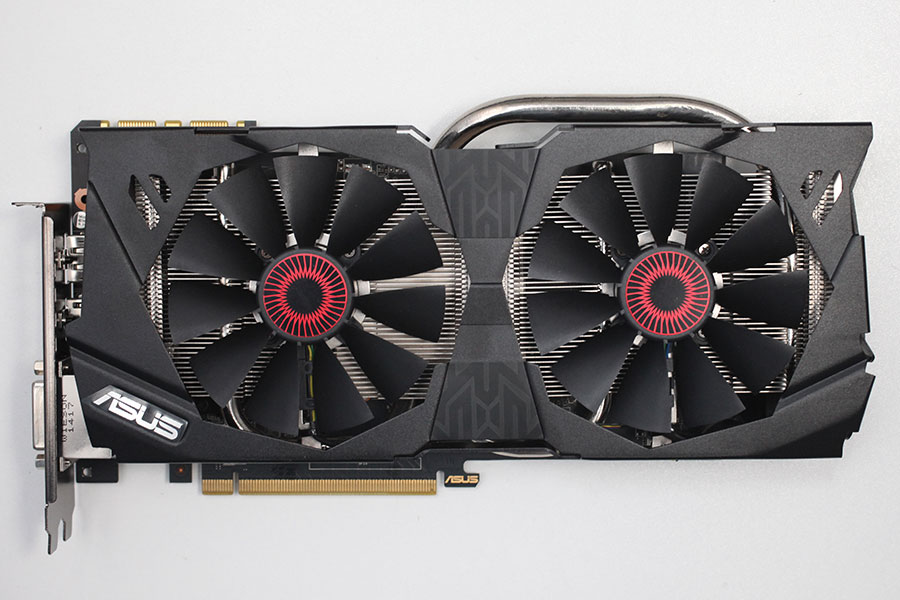

      ASUS sử dụng bộ heatsink y hệt như Strix GTX 780 trên GTX 970. Nó có 2 quạt có cơ chế ngừng quay khi ở trạng thái nghỉ và chỉ quay khi nào card chạm mức nhiệt 67*C. Ở phía sau có miếng backplate nhằm tránh cho card bị tổn hại khi lắp thùng. Kích cỡ của card là 28 cm x 14.5 cm.

      [​IMG]

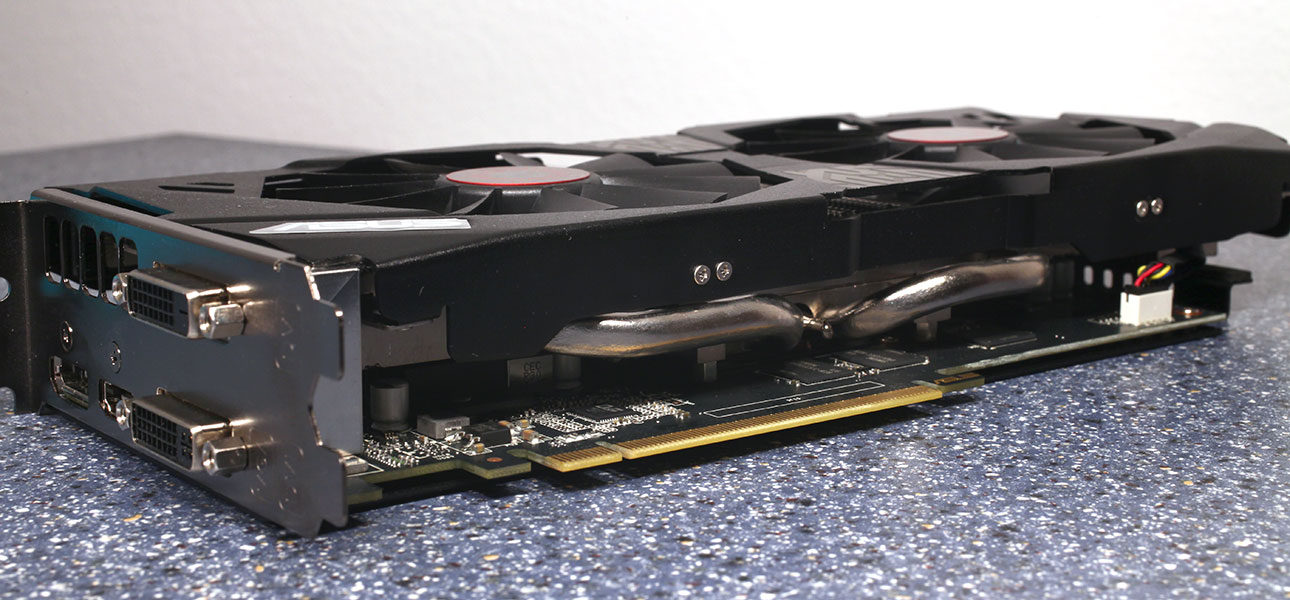

      Bạn sẽ mất 2 slot PCI nếu gắn con này vào hệ thống của mình.

      [​IMG]
      Khu vực cổng kết nối bao gồm 2 cổng DVI, 1 Display Port và 1 HDMI full size. Bạn có thể kết nối tất cả các cổng xuất hình với 4 monitor hoặc 3 monitor để trải nghiệm chế độ chơi game hình ảnh vòm. Cổng HDMI trên bo mạch thuộc phiên bản 2.0 cho khả năng xuất âm thanh HD và hỗ trợ xem phim Blu-ray 3D.

      [​IMG]
      Bạn có thể cấu hình chế độ đa card với 3 card nữa. AMD gần đây đã chuyển dữ liệu CrossFire qua PCI Express bus để xử lý hình ảnh ở độ phân giải 4K. NVIDIA SLI thì không bị vấn đề này nên không có lý do gì họ chuyển sang PCI Express bus để truyền tải dữ liệu SLI cả.

      [​IMG]
      [​IMG]

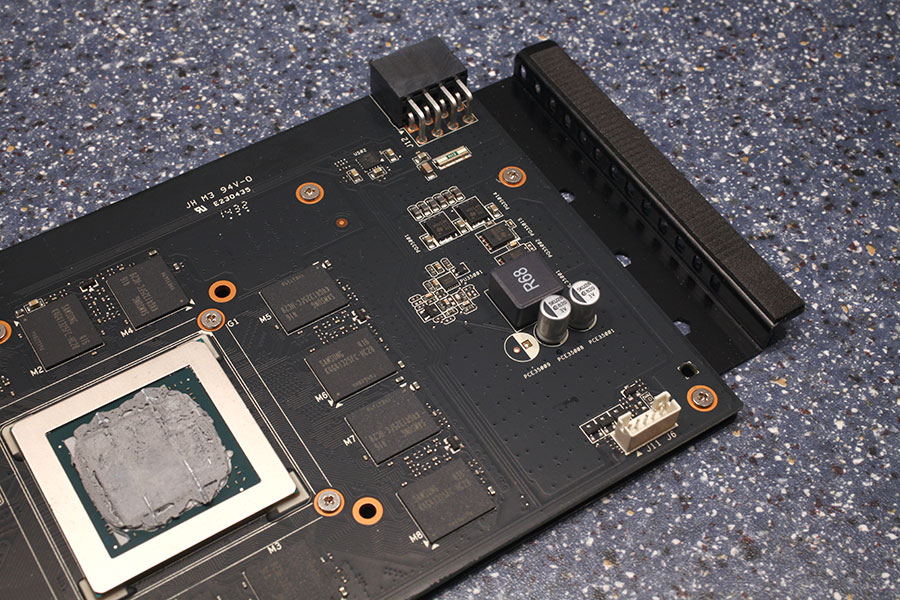

      2 hình trên là hình của card sau khi được tháo bộ tản nhiệt. Phiên bản độ phân giải cao sẽ được cung cấp theo 2 link sau: mặt trước, mặt sau.
      umbrella_corp, 30/9/14
      #2
    2. umbrella_corp
      umbrella_corp

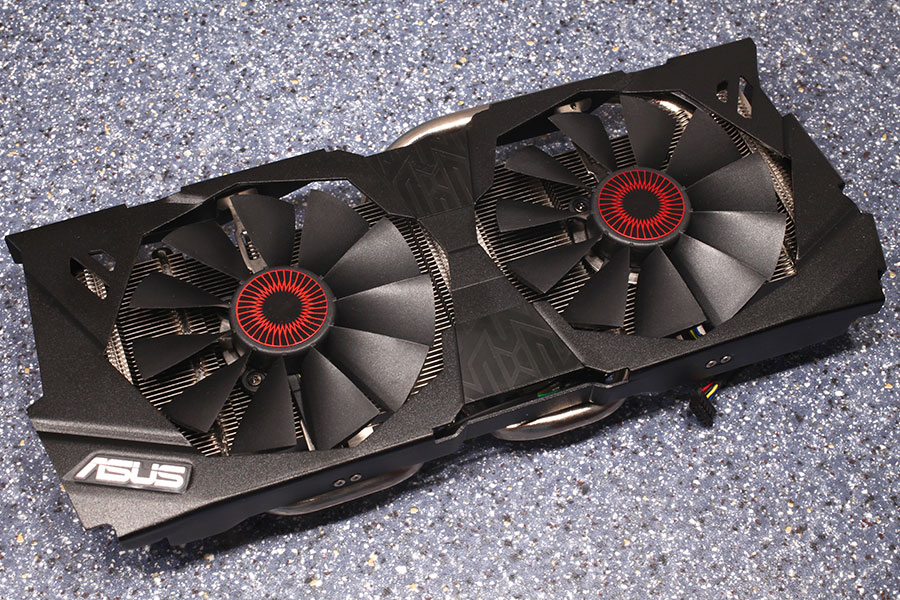

      NHÌN KỸ HƠN MỘT CHÚT

      [​IMG]
      [​IMG]
      ASUS sử dụng tới 3 ống đồng mạ nikel để tăng cường khả năng dẫn nhiệt từ GPU.

      [​IMG]
      Ở khu vực VRM được trang bị bộ heatsink nhỏ làm mát.

      [​IMG]
      [​IMG]

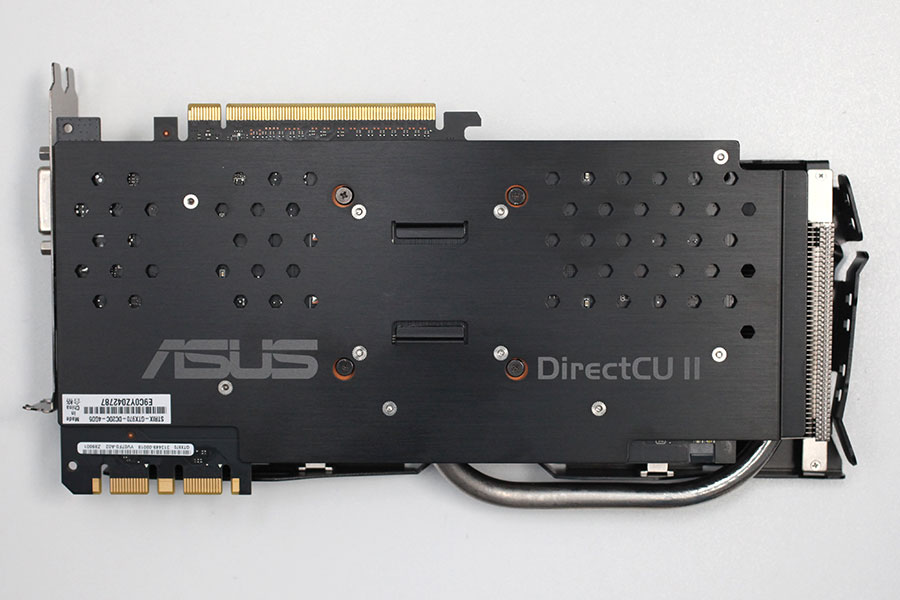

      Miếng backplate được lắp ở mặt sau card để bảo vệ và chống cong vênh về lâu dài cho card.

      [​IMG]

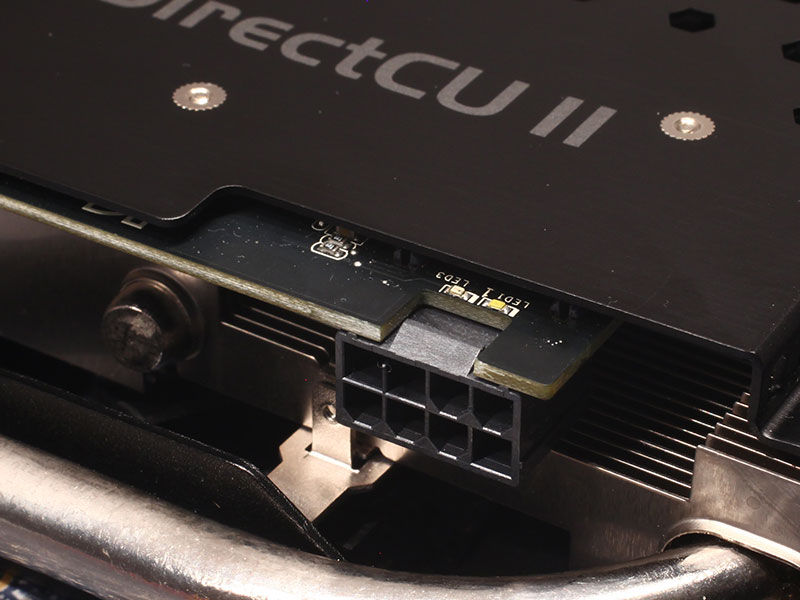

      Strix GTX 970 OC dùng đâù cấp nguồn 8 pin để hoạt động có công suất lên đến 225W.

      [​IMG]

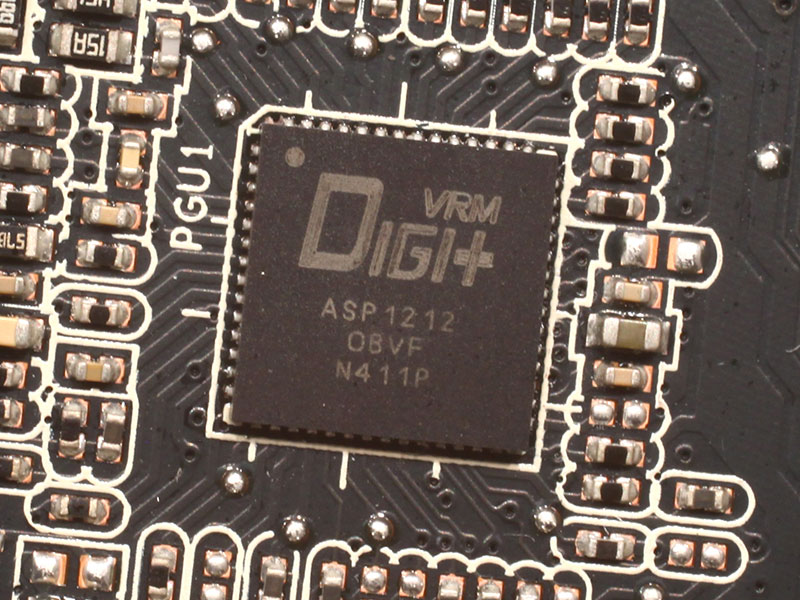

      ASUS dùng bộ điều khiển dòng kỹ thuật số tự sản xuất hỗ trợ giám sát và điều chỉnh bằng phần mềm.

      [​IMG]
      Các chip nhớ GDDR5 được làm bởi Samsung mang mã số K4G41325FC-HC28. Chúng được định mức chạy ở xung nhịp 1750MHz.

      [​IMG]

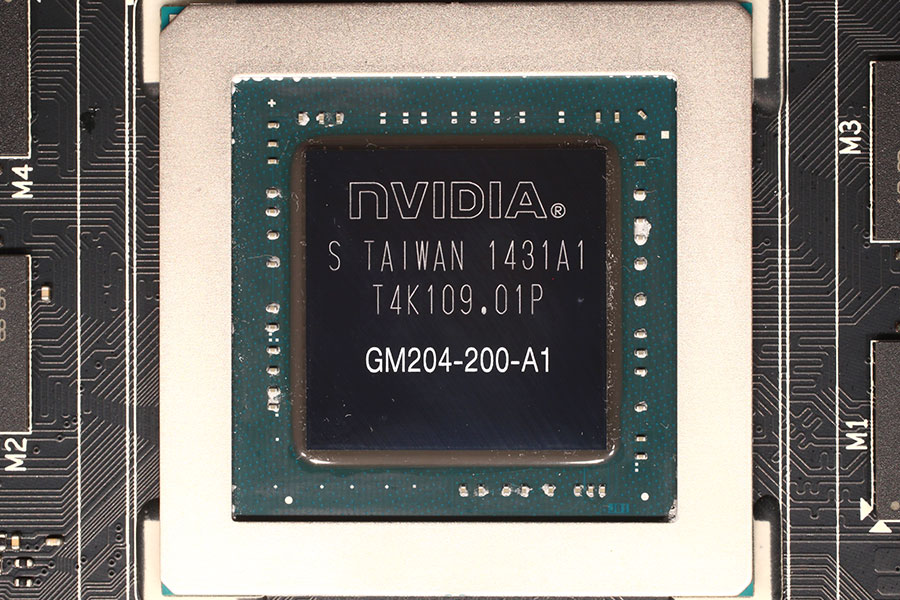

      Chip đồ họa mới của NVIDIA là GM204 mang kiến trúc Maxwell lên dòng card cao cấp. Nó được sản xuất dây chuyền trong quy trình 28nm tại nhà máy TSMC, Đài Loan với số lượng transistors là 5.2 tỉ và kích cỡ 398 mm2.
      umbrella_corp, 30/9/14
      #3
      kenblat thích bài này.
    3. umbrella_corp
      umbrella_corp
      HỆ THỐNG TEST

      Các điểm benchmark ở các bài đánh giá khác chỉ mang tính so sánh khi chúng có chung một cấu hình test.​

      • Tất cả các kết quả thu được từ hệ thống này với tất cả các settings giống nhau.
      • Tất cả các game test đều được ưu tiên chỉnh lên mức tối đa.
      • Khử răng cưa (AA) và lọc bất đẳng hướng (AF) được chỉnh trong setting của game chứ không ở bảng control panel của card.
      Tất cả game đều được test theo cấu hình và độ phân giải như sau:
      • 1600 x 900, 4x AA. Độ phân giải thường dùng ở các màn hình phẳng và laptop thời nay (17'' - 19'').
      • 1920 x 1080, 4x AA. Độ phân giải thường dùng ở các màn hình rộng (22" - 26").
      • 2560 x 1600, 4x AA. Độ phân giải cao nhất và phổ biến nhất ở các màn hình hiện tại (30").
      • 5760 x 1080, 4x AA. Độ phân giải điển hình cho hệ thống gaming cao cấp 3 màn hình.
      • 3840 x 2160, 0x AA. Độ phân giải 4K/UHD và chỉ phổ biến ở các màn hình mới xuất hiện gần đây.
      umbrella_corp, 30/9/14
      #4
      kenblat thích bài này.
    4. umbrella_corp
      umbrella_corp
      [​IMG]
      Show Spoiler



      [​IMG]
      Show Spoiler



      [​IMG]
      Show Spoiler



      [​IMG]
      Show Spoiler



      [​IMG]
      Show Spoiler



      [​IMG]
      Show Spoiler



      [​IMG]
      Show Spoiler



      [​IMG]
      Show Spoiler



      [​IMG]
      Show Spoiler



      [​IMG]
      Show Spoiler



      [​IMG]
      Show Spoiler



      [​IMG]
      Show Spoiler


      [​IMG]
      Show Spoiler



      [​IMG]
      Show Spoiler


      [​IMG]
      Show Spoiler



      [​IMG]
      Show Spoiler



      [​IMG]
      Show Spoiler

      umbrella_corp, 30/9/14
      #5
      kenblat thích bài này.
    5. umbrella_corp
      umbrella_corp
      CÔNG SUẤT TIÊU THỤ

      Trong bài test này chúng tôi đo công suất tiêu thụ của card thông qua cáp nguồn PCI Express và cổng PCI Express. Thiết bị đo Keithley Integra 2700 được chúng tôi sử dụng trong hầu hết các trường hợp test. Và xin được nói thêm là giá trị công suất tiêu thụ mà chúng tôi đưa ra cho các bạn xem là của card đồ họa chứ không phải của toàn bộ hệ thống test.

      Chúng tôi sử dụng game Metro Last Light để làm phép thử chuẩn vì trò này đạt được những tiêu chí như sau: chiếm công suất tiêu thụ cao, tính lặp lại cao, là game hiện nay hỗ trợ tất cả các card đồ hoạ; trình điều khiển driver được thử nghiệm và tối ưu hoá tối đa cho game này, hỗ trợ chế độ đa card đồ hoạ; thời gian test ngắn và dựng khung hình trên cảnh nền cố định với nhiều vật thể phức tạp.

      Công suất tiêu thụ của các card đồ họa khác được đo dựa trên bản tham khảo của NVIDIA và AMD.

      Các kết quả của chúng tôi thu được từ các bài test sau:

      NVIDIA không cho chúng tôi mượn bản gốc GTX 970 vì thế chúng tôi chỉ có thể tính xấp xỉ công suất tiêu thụ của nó vào khoảng 156W khi chơi game. Sở dĩ có mức công suất đó là vì chúng tôi sử dụng một chiếc card custom GTX 970 được flash BIOS gốc của NVIDIA với các thông số điện thế, xung nhịp y hệt như bản gốc GTX 970.

      Cũng giống như GTX 750 Ti, kiến trúc mới của NVIDIA mang đến sự cải thiện tuyệt vời về công suất tiêu thụ. Chúng tôi chưa bao giờ thấy công suất tiêu thụ khi không chơi game lại nhỏ đến thế và qua đó NVIDIA càng bỏ xa AMD về mặt này, đặc biệt là chơi phim Bluray.

      Khi chơi game, GTX 970 cũng có công suất tiêu thụ điện rất ấn tượng so với các thế hệ card trước đó. Chiếc card này có hiệu suất hoạt động tốt và theo ý tôi thì điểm mấu chốt của Maxwell là công suất cũng như nhiệt sinh ra không còn là vấn đề lớn trong việc cải thiện hiệu năng GPU. Những cải tiến này sẽ đóng vai trò đầu tàu trong việc cải thiện chất lượng card đồ họa laptop và thiết bị di động với thời lượng pin là nhân tố chủ đạo.

      Chiếc card của ASUS gần như có công suất giống hệt bản GTX 970 gốc khiến tôi vô cùng ngạc nhiên, nhất là khi ASUS đã sử dụng bộ VRM riêng và ép xung sẵn cho card của mình.

      Khi so với các card đồ họa cao cấp bên phía AMD thì ASUS GTX 970 có công suất thấp hơn trong khi đem lại hiệu năng cao hơn.

      Kết quả (open)

      umbrella_corp, 30/9/14
      #6
      kenblat thích bài này.
    6. umbrella_corp
      umbrella_corp
      ĐỘ ỒN

      Trong bài test này chúng tôi sử dụng máy đo độ ồn Bruel & Kjaer ($4000) để đo độ ồn phát ra từ cánh quạt. Thiết bị này có khoảng cách đo đạc và độ chính xác phù hợp với yêu cầu của chúng tôi.

      [​IMG]

      [​IMG]​

      Card đồ họa thử nghiệm trong bài test này được đưa vào một hệ thống mà tất cả các thành phần đều được làm mát thụ động (passive cooling). Trong đó, nguồn, tản nhiệt CPU, bo mạch chủ và ổ cứng SSD đều được làm mát thụ động để độ ồn được giảm tới mức tối thiểu. Kết quả đo độ ồn ở các card đồ họa khác được đo trên bản tham khảo của NVIDIA và AMD.

      Hệ thống test này cho phép chúng tôi loại bỏ tạp âm phát ra từ các thành phần khác và chỉ có độ ồn phát ra từ card. Để đạt chuẩn độ ồn DIN 45635, máy đo độ ồn được đặt cách xa hệ thống test khoảng 1m và cách mặt đất 1m6. Tạp âm phát ra trong phòng test đạt dưới 20 dBA. Hãy nhớ rằng là khoảng cách âm thanh đo bằng dBA nhiều khi cũng không hoàn toàn hợp lý lắm. Ví dụ như âm thanh đo ra là 40 dBA thì chưa chắc thông qua tai người nó sẽ ồn gấp đôi 20 dBA. Hay nói cách khác, con người khó có thể phân biệt được độ ồn 20 dBA và 40 dBA. Trong phần test này, chúng tôi thử nghiệm chơi game chứ không dùng trình stress card Furmark.

      Trong trạng thái nghỉ, ASUS Strix GTX 970 không hề phát ra tiếng ồn do cơ chế quạt không quay khi chưa chạm ngưỡng nhiệt độ 67*C, khi vượt qua mức này thì quạt mới bắt đầu quay tuy nhiên quay rất nhẹ.

      Ngay cả khi chơi game, full load, chiếc card này vẫn cực kỳ êm ái, cực ít tiếng ồn. Tôi phải nói ASUS đã làm quá tốt ở phần thử nghiệm này.

      noise.png ​
      umbrella_corp, 30/9/14
      #7
    7. umbrella_corp
      umbrella_corp
      TỔNG KẾT HIỆU NĂNG

      Biểu đồ dưới đây sẽ cho các bạn thấy hiệu năng thu được từ các phép thử trước với tất cả các độ phân giải màn hình. Mỗi biểu đồ đặt hiệu năng card test là 100%. Hiệu năng tổng kết của các card khác là card tham khảo từ NVIDIA và AMD.

      Show Spoiler

      summary.png ​
      umbrella_corp, 30/9/14
      #8
    8. umbrella_corp
      umbrella_corp
      HIỆU NĂNG TRÊN WATT ĐIỆN (PERFORMANCE PER WATT)

      Các biểu đồ dưới đây sẽ cho thấy hiệu năng trên watt điện của card được test so với các card khác.

      Show Spoiler

      perf_wat.png ​
      umbrella_corp, 30/9/14
      #9
    9. umbrella_corp
      umbrella_corp
      HIỆU NĂNG TRÊN GIÁ THÀNH (PERFORMANCE PER DOLLAR)

      Nếu bạn muốn xem hiệu năng trên giá thành của card này tới đâu, bạn sẽ cực thích các biểu đồ dưới đây. Chúng tôi sử dụng dữ liệu giá của trang bán hàng điện tử Newegg để đối chiếu và tính toán hiệu năng trên giá thành.

      Show Spoiler

      perf_dollar.png ​
