MSI Z87 MPOWER: sức hút không chỉ vì chipset mới...

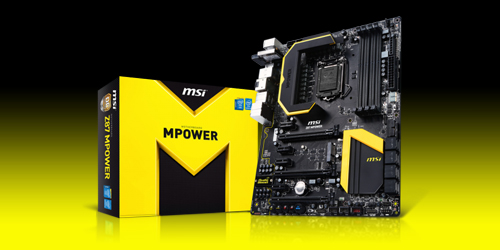

MSI Z87MPOWER.​

I. Bộ vi xử lý Haswell và chipset Z87:

Để cải thiện hiệu năng của các bộ vi xử lý thế hệ trước, Intel đã cho ra mắt bộ vi xử lý thế hệ thứ 4 với tên mã Haswell. Haswell cung cấp hiệu năng xử lý nhanh hơn khoảng 10% cùng khả năng xử lý đồ họa nhanh hơn gấp 2 lần nhờ tích hợp chip đồ họa Intel HD Graphic 4600 mới, Haswell cung cấp khả năng tiết kiệm điện cho hệ thống so với các thế hệ trước (quy trình đóng gói 22nm mới nhất), giảm chi phí tiêu thụ và bảo trì sản phẩm.​

​

Cũng xin tiết lộ một ít thông tin trước khi bạn xem phần bên dưới: VXL Haswell có nhiều thay đổi về kiến trúc nhằm hỗ trợ ép xung tốt hơn cả xung nhịp CPU, GPU và memory. TUY NHIÊN, hầu hết những tính năng ép xung hấp dẫn đều dành cho dòng CPU K Series (điều này khiến nhiều Ocers thất vọng vì họ luôn hy vọng các VXL giá rẻ Haswell sẽ có khả năng ép xung cao hơn thế hệ cũ). Ngoài ra việc cold bug khá nặng (-110độC) khiến cho ít có hy vọng Haswell sẽ break được WR của dòng Ivy Bridge về xung nhịp MHz.​

​

Tuy nhiên tin vui là đúng như thông tin từ Intel, Haswell cải thiện hiệu năng khá ấn tượng (10-20% tùy phép thử) đặc biệt card HD 4600 là tin vui lớn dành cho Game thủ có túi tiền eo hẹp, bên cạnh tốc độ vượt trội so với HD 4000, khả năng ép xung của HD4600 cũng mang đến nhiều bất ngờ (tham khảo cuối bài viết này nhé)​

​

Cũng xin giải thích 1 tý về tiêu đề: MSI Z87MPOWER thật sự là một SP ấn tượng, không chỉ vì nó sử dụng chip Z87 đang HOT mà chúng tôi đánh giá cao những tính năng hữu ích đi kèm hứa hẹn mang đến nhiều trải nghiệm thú vị cho người dùng.​

​

Sau đây là 1 số diagram về vi xử lý Haswell và chipset 87.​

​

​

​

​

​

II. Giới thiệu sơ bộ về thiết kế phần cứng của MSI Z87MPOWER:

Để đáp ứng nhu cầu của người dùng, MSI đã cho ra dòng mắt sản phẩm Mainboard Z87MPOWER. Thiết kế đơn giản với 2 màu chủ yếu là đen và vàng nhưng khá bắt mắt, Z87 MPOWER được trang bị với tất cả các tính năng cần thiết để bạn có thể khai thác tối đa khả năng làm việc của hệ thống. Với tiêu chí ép xung ổn định, Z87MPOWER có thể chịu đựng full-load ít nhất 24h/24h ở mức xung 4,5GHz mà không xảy ra bất cứ lỗi gì.​

​

Giới thiệu sơ bộ về thiết kế Z87MPOWER:​

​

​

• Khe cắm RAM: Các khe cắm ram không được chia mầu cho dễ nhận biết dạng cắm dual chanel, tuy nhiên nếu để ý thì các kỹ thuật viên vẫn có thể thấy chú thích ở dưới chân ram với 4 Dimm thứ tự 1-2-3-4 tính từ trong socket ra.

​

• Phần tản nhiệt: Tạo hình nguyên khối với đường line vàng tạo thành chứ M, nhờ linh kiện đặt thẳng hàng và sử dụng tụ Hi-C CAP cao cấp dán xuống main - điều này sẽ giúp cho các overclocker dễ dàng lắp các loại tản nhiệt hơn.

​

• Tản nhiệt Chipset: Khá to so với thiết kế thông thường với 1 đường line và logo MSI màu vàng, nhằm giúp cho chipset tản nhiệt nhanh hơn.

​

• Cổng giao tiếp:
  • Cổng giao tiếp PS/2 dạng Combo cắm được cả bàn phím hoặc chuột, 2 cổng USB 2.0 ở phía bên dưới được mạ vàng phần tiếp xúc giúp tối ưu cho các loại chuột chơi game hiện nay.
  • MSI sử dụng card Intel Wifi 802.11 b/g/n và Bluetooth 4.0.
  • 6 cổng USB 3.0 giúp người dùng có thể kết nối với nhiều thiết bị theo chuẩn USB 3.0 hiện nay.
  • Cổng mạng được thiết kế khá nổi bật với gam màu vàng sử dụng card Killer E2200 giúp cho việc truyền tải ổn định hơn và chống lag cho các game thủ khi chơi game.
  • 8 cổng SATA giúp cho người dùng có thể gắn được nhiều thiết bị sử dụng chuẩn giao tiếp SATA.
  • Chân cắm Audio được mạ vàng và hổ trợ tính năng AudioBoost.

​

​

​

​

• Khe cắm mở rộng: Ba khe PCI-E 3.0 hỗ trợ Crossfire 3Way và SLI 2Way. PCI-E x1 giành cho các loại card mở rộng sound, lan, wifi, sata3 usb3, ssd.... đời mới sử dụng giao tiếp nay. Ở giữa các khe PCI-E còn có các khe mSATA dành cho các thiết bị giao tiếp bằng cổng mSATA.

• Các nút điều chỉnh trực tiếp trên Main dành cho các Ocers vốn không mấy ưu thích các phần mềm nặng nề trong Windows - ngoài cùng là nút OC GENIE - giải pháp ép xung hoàn toàn tự động chỉ với 1 nút nhấn.​

​

​

Do sản phẩm mình test là sản phẩn Sample nên các tụ đều có màu xám. Nhưng theo thông tin của hãng thì sản phẩm bán ra cho người dùng thì các tụ đều có màu đen (Dark Cap) nhằm tạo nên sự chắc chắn cho sản phẩm cũng như tăng độ bền và độ ổn định cho sản phẩm.​

​

Các tụ trên Z87MPOWER.​

III. Benchmark:
3.1 Cấu hình hệ thống:

• Cpu Core i5 4430.
• Main MSI Z87MPOWER.
• VGA: Intel Graphic HD4600 (trong các test card đồ họa tích hợp) Geforce GTX 670 (trong các benchmark Games).
• Ram: Corsair DDR3 2000MHz.
• Hdd: Patriot SSD 120GB.
• OS: Windows 8 PRỌ.
• PSU: Tagan 750W.

3.2. Kết quả Benchmark:
3.2.1. 3D Mark 11 và 3D Marrk Vantage: (sử dụng card đồ họa tích hợp)

​

​

​

Dựa vào kết quả sau khi Benchmark ta thấy hiệu năng card VGA onboard của i5 4430 vẫn cao hơn nhiều so với i7 3770K và thấp hơn i7 4770 thông qua Graphic Score và GPU Score.
Cụ thể: Điểm Graphic Score của 5i5 4430 cao hơn i7 3770K khoảng 42% và thấp hơn i7 4770 khoảng 19%. CPU Score của i5 4430 cao hơn i7 3770K khoảng 25% và thấp hơn i7 4770 khoảng 8%.

​

3.2.2. 3D Mark 2013: (sử dụng card đồ họa tích hợp)

​

Ice Storm Extreme, Cloud Gate, Fire Strike: Đối với game Ice Storm Extreme và Cloud Gate ta thấy hiệu năng card VGA của i5 4430 vẫn còn khá cao thông qua Graphic Score. Cụ thể đối với Ice Storm Extreme thì nó cao hơn khoảng 11% so với i7 3770K và thấp hơn khoảng 7% với i7 4770. Đối với Cloud Gate thì điểm số của nó vẫn cao hơn rất nhiều (khoảng 21%) so với i7 3770K và thấp hơn đôi chút (khoảng 6% ) với i7 4770. Ngược lại với 2 game trên, ta thấy hiệu năng của i5 4430 trên game Fire Strike thấp hơn rất nhiều so với i7 3770K (khỏang 32%) và i7 4770 (khỏang 40%). Cũng dễ hiểu vì Fire Strike khá nặng và tận dụng tốt sức mạnh của công nghệ Hyper Threading

​

3.2.3. AIDA 64: Là 1 công cụ dùng để xác định và thử nghiệm các thành phần của máy tính cá nhân chạy trên hệ điều hành Windows.

​

3.2.3.1. CPU AES, CPU Hash, CPU ZLib, Memory Copy, Memory Read, Memory Write: Nhìn chung kết quả test được cho thấy tốc độ của i5 4430 vẫn chậm khá nhiều hơn so với i7 3770K và i7 4770.

​

3.2.3.2. CPU Queen, FPU Julia, FPU SinJulia, FPU V8: Sau khi test ta thấy điểm số của i5 4430 vẫn thấp hơn tương đối nhiều so với i7 3770K và i7 4770.

​

3.2.4. WPrime và Hexus Pifast:

​

Đối với 2 chương trình này, ta thấy thời gian tính tóan để xử lý công việc của i5 4430 chậm hơn khá nhiều so với i7 3770K và i7 4770. Đặc biệt sự khác biệt ở wPrime do lợi thế xử lý đa luồng của 2 VXL i7

​

3.2.5. X264HD Benchmark:

​

Với kết quả Encode dùng X264 cho thấy, Bộ VXL thế hệ thứ 4 chưa thật sự được tối ưu hóa với X264. Chúng tôi sẽ cập nhật lại kết quả sau khi Intel và X264 có update tương thích mới.

​

3.2.6. Winrar:

​

Khi test ở chương trình này, ta thấy tốc độ của i5 4430 nhanh hơn i7 3770K là 1.9% và thấp hơn i7 4770 là 8,8%.

​



3.2.8. CineBench:
3.2.8.1. Version 10: Kết quả cho thấy hiệu năng của i5 4430 thấp hơn so với i7 3770K (khoảng 16%) và i7 4770 (khoảng 26% ).

​

3.2.8.2. Version 11.529: Ta thấy số điểm của i5 4430 thấp hơn không nhiều lắm so với i7 3770K và i7 4770.

​

3.2.9. Crysis 2:

​

Kết quả test được khi sử dụng card NVIDIA GTX 670 cho thấy hiệu năng của i5 4430 cao hơn i7 4770 (khoảng 0.5% - có lẻ đây là TH ngẫu nhiên sai số do các lần bench) nhưng thấp hơn i7 3770K (khoảng 10%) thông qua số AVG FPS của biểu đồ bên dưới. Có thế nói 1 Bộ VXL i5 là quá dư thừa cho Crysis 2, hãy tập trung vào card đồ họa.

​

3.2.10. Metro Last Light:

​

Qua kết quả test được trên card VGA onboard của game Metro Last Light ta thấy hiệu năng của i5 4430 vẫn cao hơn nhiều so với i7 4770. Kết quả cụ thể ở biểu đồ bên dưới.

​

3.2.11. Resident Evil 6:

​

​

Kết quả cho thấy hiệu năng của i5 4430 có thấp hơn i7 3770K (khoảng 3%) và i7 4770 (khoảng 0.5%) khi test trên card NVIDIA GTX 670.

​

​

Tạm kết luận: với một số tựa Game mới khi sử dụng card VGA rời, có lẽ Intel cần cập nhật bản driver mới để cải thiện tốc độ, amazeTESTLAB sẽ update kết quả mới ngay khi có cập nhật mới. Và cũng khá rõ ràng khi nói rằng khi chơi Game, i5 là quá đủ dành cho bạn.​

IV. Giới thiệu về các tính năng nổi bật trên Z87MPOWER:
4.1. Phần mềm RightMark:

​

​

Kết quả không ngoài dự đoán, nhìn chung là Exellent

​

4.2. Audio Boost:

Là 1 tính năng mới, MSI cung cấp cho người dùng những hiệu ứng âm thanh trung thực, sống động, trong trẽo khi nghe nhạc, xem phim, chơi game... bởi vì các mạch âm thanh hoàn toàn được cô lập với các thành phần hây nhiễu từ, giúp game thủ có thể thưởng thức được 1 âm thanh ổn định và ít bị nhiễu hơn.​

​

​

Thiết kế Audio Boost trên Mainboard Z87MPOWER.​

MSI đã cho ra phần mềm Sound Blaster Cinema để người dùng sử dụng tính năng Audio Boost hiệu quả hơn với giao diện đơn giản và dễ sử dụng. Phần mềm có 4 Profile : MUSIC, MOVIE, GAME và CUSTOM. Mỗi Profile đều có 4 Options:​

- SURROUND: Âm thanh vòm.​

- CRYSTALIZER: Tăng cường độ chi tiết cho âm thanh.​

- SMART VOLUME: Âm lượng thông minh – giữ âm lượng từ tai nghe (loa) luôn ở mức cho phép.​

- DIALOG PLUS: Tăng cường giọng nói.​

Sau đây mình xin gửi các bạn link hướng dẫn chi tiết sử dụng phần mềm Sound Blaster Cinema:​

​

​

​

4.3. Wifi: Hổ trợ chuẩn 802.11 a/b/g/n/ac mới nhất hiện nay với tốc độ nhanh nhất từ trước đến giợ

​

Kết quả test cho thấytrung bình của WIFI là trên 96 Mbps.Theo kết quả test được thì mình thấy WIFI của nó khá ấn tượng so với mặt bằng chung các thiết bị chuẩn N khác. (Băng thông của card WIFI trên Z87 MPOWER nhanh hơn gần gấp đôi so với các bộ nhận sóng WIFI N thường tích hợp trên các dòng MTXT phổ thông ~ 45Mbps)

​

4.4. WIDI: cũng là 1 chức khá mới và nổi bật trên Z87MPOWER, là chức năng phát hình ảnh trên máy chiếu hoặc màn hình thông qua truyền tính hiệu không dây Wifi.

​

Giao diện của chương trình khi kết nối với thiết bị Widi.​

​

http://www.flickr.com/photos/97207066@N08/8983196804​

Thiết bị nhận sóng không dây WIDI Buffalo PC-TV1/HD​

​

Ưu điểm:​

• Giúp người dùng có thể kết nối với các thiết bị phát hình 1 cách dề dàng, không phức tạp, hoàn toàn không dây.
• Giao diện chương trình dễ sử dụng.
• Khả năng truyền tải tính hiệu cho việc xem phim full HD hoặc trình chiếu phòng họp

Nhược điểm: ​

• Do thiết bị Buffalo Adapter là thiết bị phát hình không dây (WIDI) thế hệ đầu tiên nên nó còn nhiều hạn chế như: chưa phục vụ cho việc chơi game. (Không hỗ trợ full-screen game play)

4.5. Network Card Killer E2200: Với công nghệ mạng thông minh, Killer E2200 cung cấp băng thông mạng cao nhất và ổn định nhất cho việc chơi game, đem lại lợi thế cho các game thủ không bị lag trong các cuộc tranh tài trực tuyến .Để test hiệu năng của card killer E2200, chúng tôi lần lượt phép thử băng thông tối đa và test chỉ số Ping khi chơi game Call Of Duty MW3 (chế độ online). Dưới đây là kết quả mà mình đã test được về tốc độ của Killer E2200 bằng những chương trình nêu trên.

4.5.1. Băng thông tối đa: Ta thấy băng thông truyền tải cực cao so với những dòng card mạng onboard hiện nay.

Thiết lập Benchmark:

• Server: Card PCI-Express Killer E2100.
• Client: Killer E2200 tích hợp trên board mạch chủ MSI.

​

4.5.2. Call Of Duty MW 3:

​

Số Ping trung bình mà mình đã test sau 5 hiệp đấu là: 27,8. Chỉ số này cho thấy Killer E2200 cũng tương đối nhanh. So với i7 3770K dùng card NIC Intel (ping trung bình là 36,2) thì i5 4430 nhanh hơn khoảng 14%. Chỉ có Game thủ chơi Game ONLINE mới hiểu chỉ số PING này quan trọng đến như thế nào!!!​

​



V. Tính năng ép xung tự động OC Gene: Do bộ VXL Intel Core i5 4430 rất hạn chế về ép xung nên mình không test về ép xung CPU.

VI. Ép xung card đồ họa tích hợp Intel Graphic HD 4600:
Card đồ họa Intel Graphic HD 4600 được tích hợp trên CPU Intel Core i5 4430 là 1 card đồ họa rất tiềm năng.Nó phù hợp cho những game thủ nào muốn chơi game trên card onboard và muốn ép xung card đồ hộ. Thông qua những số liệu Benchmark, ta thấy hiệu năng của Intel Graphic HD 4600 tăng lên đáng kể sau khi ép xung lên mức 1500 mà hệ thống vẫn ổn định so với mức xung mặc định ban đầu là 1100.

​

6.1. 3D Mark 11, 3D Mark 2013(Ice Storm Extreme, Cloud Gate):
Kết quả sau khi ép xung card đồ họa tích hợp cho thấy hiệu năng của nó tăng lên đáng kể. Cụ thể qua Graphic Score của chương trình benchmark như biểu đồ bên dưới. Kết quả cụ thể sẽ được mô tả trong biểu đồ bên dưới

​

​

​

Kết quả Benchmark sau khi ép xung card đồ họa tích hợp của 3DMark 11.​

​

​

Kết quả Benchmark sau khi ép xung card đồ họa tích hợp của Ice Storm Extreme trong 3DMark 2013.​

​

​

Kết quả Benchmark sau khi ép xung card đồ họa tích hợp của Cloud Gate trong 3DMark 2013.​

6.2. Tom Rider:

​

Kết quả cho thấy số khung hình tăng lên khá nhiều (khoảng 10 FPS) so với mức Default.

​

6.3. Resident Evil 6: Sau khi bench game này ta thấy số điểm tăng lên đáng kể (khoảng 23%) so với mức ban đầu.

​

​

KẾT LUẬN: Sau khi ép xung có vẻ như bạn đang được miễn phí (card tích hợp mà, có sẵn theo CPU) một chiếc card khá mạnh chí ít thì cũng ở tầm 50-60$. Bạn hoàn toàn có thể chiến nhiều Game HOT ngay vào lúc này trong khi tiếp tục tích lũy tiền bạc cho một chiếc VGA rời tầm 200$ (thấp hơn thì phí con VGA onboard và ném tiền qua cửa sổ mất rồi)​



Trong quá trình test sản phẩm, chúng tôi có những nhận xét về sản phẩm như sau:

• Điểm mạnh:
  • Khả năng ép xung Card đồ hoạ Intel Graphic HD 4600: bước tiến dài của Intel giúp Game thủ có thể chiến Game với card tích hợp và đặc biệt khả năng ép xung cho hiệu năng rất đáng ngạc nhiên và rất ổn định.
  • Card mạng Killer E2200: cung cấp băng thông lớn, thích hợp cho các game thủ khi tranh tài trực tuyến mà không bị lag thông qua chỉ số Ping ở các game trực tuyến.
  • WIDI: là một trải nghiệm thú vị cho các tín đồ công nghệ
  • WIFI chuẩn N với tốc độ nhanh khi so cùng phân khúc.
  • Lucid Virtu: không mới nhưng "cơm thêm" chẳng ai chê là nhiều.
  • Chức năng Fast Boost: Boost vào Windows rất nhanh so với các hệ thống khác.
  • Hệ thống tản nhiệt thiết kế trên main rất tốt.
  • Thiết kế đơn giản và rất chắc chắn.
  • Tích hợp phần mềm Intel XTU, hữu ích cho overclockers
• Điểm yếu:
  • Audio Boost: Thiết kế Audio Boost không được đẹp lắm khi có 2 ốc phía trên khá thô.
  • Phần mềm Command Center không thể thiết lập trên Windows nên phải Reboot lại hệ thống mỗi khi tinh chỉnh.
  • WIFI chưa hỗ trợ chuẩn ac và băng tần 5GHz.

Sau quá trình thử nghiệm sản phẩm MSI Z87MPOWER, chúng tôi quyết định trao giải thưởng AMTECH Editor's Choice cho sản phẩm.

​
